古蹟之形貌修復,主要是依據文化資產保存法第24條規定辦理,應基於文化資產價值優先保存之原則,依照原有形貌修復,並得依其性質,由所有人、使用人或管理人提出計畫,經主管機關核准後,採取適當之修復或再利用方式。

國定古蹟屋頂、外牆去漆等修復工程介紹

一、緣由:

本院古蹟主體工程於1915年4月24日落成,日據時期為臺北廳廳舍使用,於1998年7月30日公告為國定古蹟,迄今使用已逾百年;為解決屋頂漏水、蟻害及外牆磚牆、石材風化等問題,以期恢復古蹟原有風貌,本院於102年向行政院提出古蹟修復工程中程計畫,經行政院同意後於103年先行辦理「國定古蹟監察院屋頂、外牆損壞調查及修復工程規劃設計監造案」,針對古蹟外牆去漆、泥塑及屋頂銅瓦等提出修繕方案,預算經立法院104年度審議通過,自105年度起分年辦理,配合主管機關文化部審定修復工程後,公開招標,已於106年9月開工進行修繕。

古蹟屬西洋歷史式樣建築

2017年監察院空拍圖2017年(監察院)

二、工程執行情形:

   本工程由許伯元建築師事務所負責設計監造,由逢昌營造有限公司承攬修復工程。鑒於古蹟修復特殊性及不確定性高,先期於建築物西翼(中山南路)及北翼(忠孝東路)各選定1處進行試作,以預先瞭解潛藏問題,該試作區域已於106年8月完成。

本工程規劃分3期施作,於106年9月開工,預計108年底完工。自106年9月至107年7月間,已完成第1期西翼(中山南路側)牆面、中庭牆面剝漆、屋頂銅皮更新及屋面板檢修作業,賡續進行北翼(忠孝東路側)屋頂銅皮拆除、屋面板檢修、外牆剝漆及立面泥作修復,本院持續協同監造建築師事務所、古蹟施工廠商以嚴謹的態度進行古蹟修復工程,確保施工安全與品質,俾恢復古蹟原有風貌。

西翼牆面

照片說明:西翼(中山南路側)修竣風貌

工程分期施工示意圖

照片說明:本修復工程分三期施作。

西翼銅瓦修竣

照片說明:第一期西翼(中山南路側)銅瓦修竣風貌。


西翼外牆修竣

照片說明:第一期西翼(中山南路側)外牆修竣風貌。



三、修復內容

本次古蹟修復工程,主要包含外牆立面紅磚、洗石子飾帶、牆面泥塑裝飾全面去漆與其損壞修補作業,並更新古蹟牆面鋁窗、修整排水管路、更新屋頂防水層及屋面銅皮更新及建築物夜間照明更新等,恢復古蹟原貌。

四、細部施工解說:

(一)外牆去漆

外牆去漆工序照片說明:外牆去漆工序如圖示。

外牆高壓水柱去漆,清理洗石子飾帶
照片說明:外牆高壓水柱去漆,清理洗石子飾帶。

清理紅磚立面照片說明:外牆高壓水柱去漆,清理紅磚立面。

外牆去漆修復成果照片說明:外牆去漆修復成果。

(二)外牆排水管零件整理

外牆排水管零件整理

清點與整理

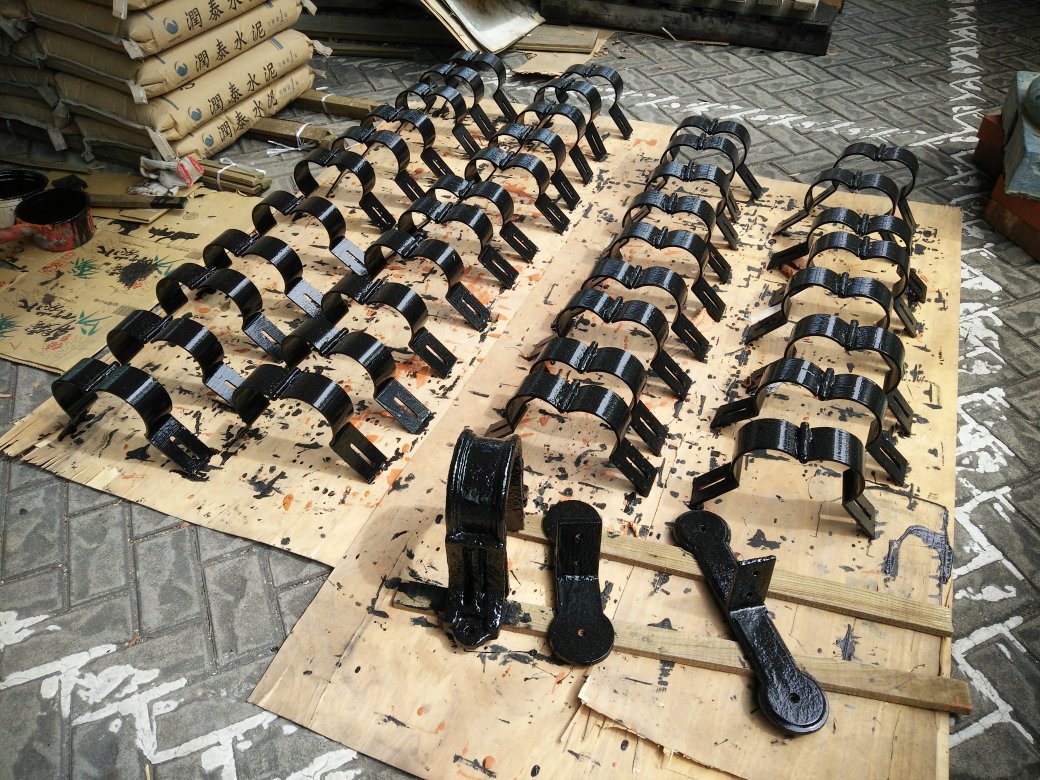

照片說明:外牆附掛鑄鐵排水零件卸除後,進行清點與整理,後續加以除鏽復原後,於外牆清理修復完竣後,再依原位置復舊排水管。

拆卸下之排水管零件進行除鏽及上漆處理

照片說明:拆卸下之排水管零件進行除鏽及上漆處理。

外牆排水管修復前對照

外牆排水管修復後對照

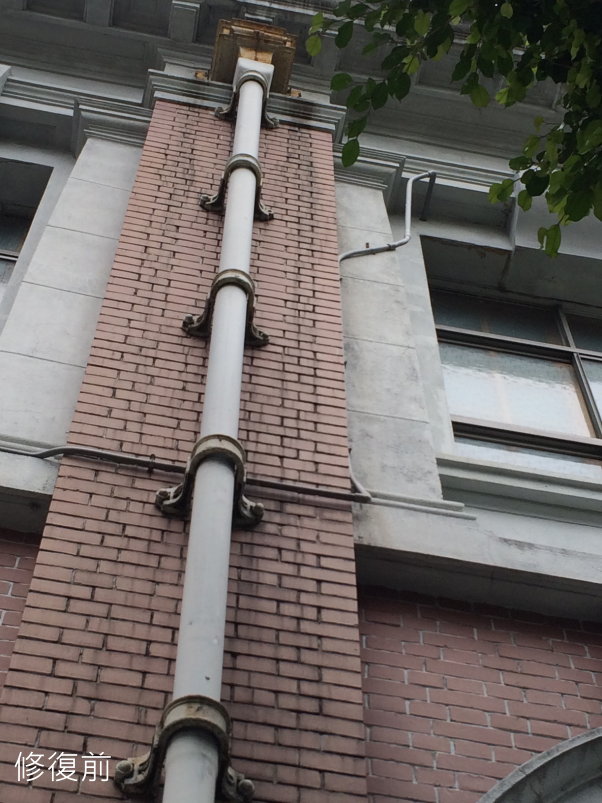

照片說明:外牆排水管修復前後對照。

(三)屋頂銅瓦更新與木結構大木作檢修

屋頂銅皮修復前現況

照片說明:屋頂銅皮修復前現狀況。

舊有屋面銅皮拆除檢修屋面板














照片說明:舊有屋面銅皮拆除,檢修屋面板。

舊有屋面銅皮拆除檢修屋架桁木

照片說明:舊有屋面銅皮拆除後,賡續移除屋面板,檢修屋架桁木。

銅瓦鋪作 鋪作新銅瓦

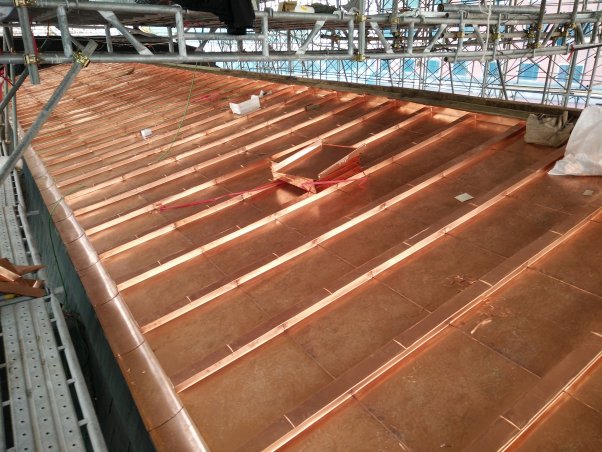

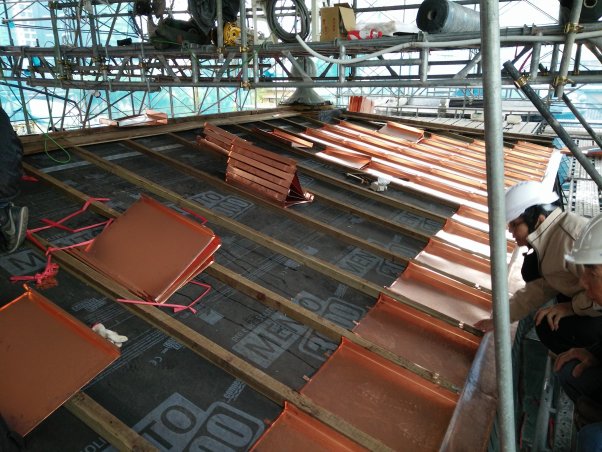

照片說明:屋架木桁檢修更新完竣後,釘覆屋面板及桁條,繼續鋪作新銅瓦,直至完全鋪設完竣。

新作銅瓦施工銅瓦匠師逐片按區域形狀加以裁剪安裝,漸次完成屋面細部收邊

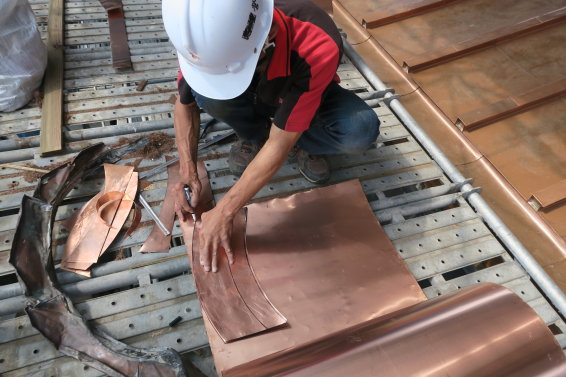

照片說明:新作銅瓦施工、屋脊等收邊部分,所需施工技術極高,悉由專業銅瓦匠師逐片按區域形狀加以裁剪安裝,漸次完成屋面細部收邊後,始完成屋面銅瓦新鋪施作。

(四)屋頂百葉窗銅皮更新

屋頂百葉窗銅皮更新

移除舊有銅皮

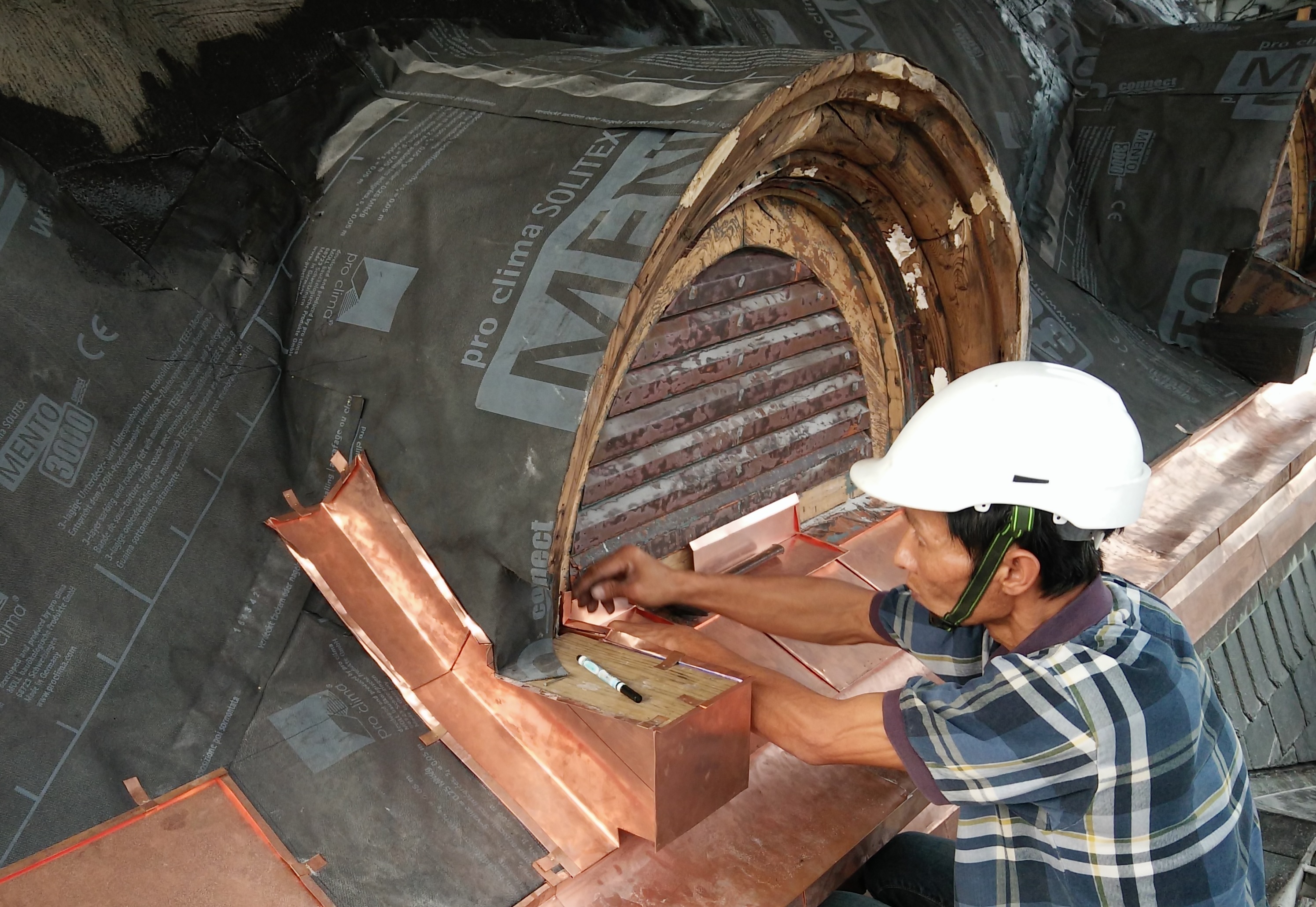

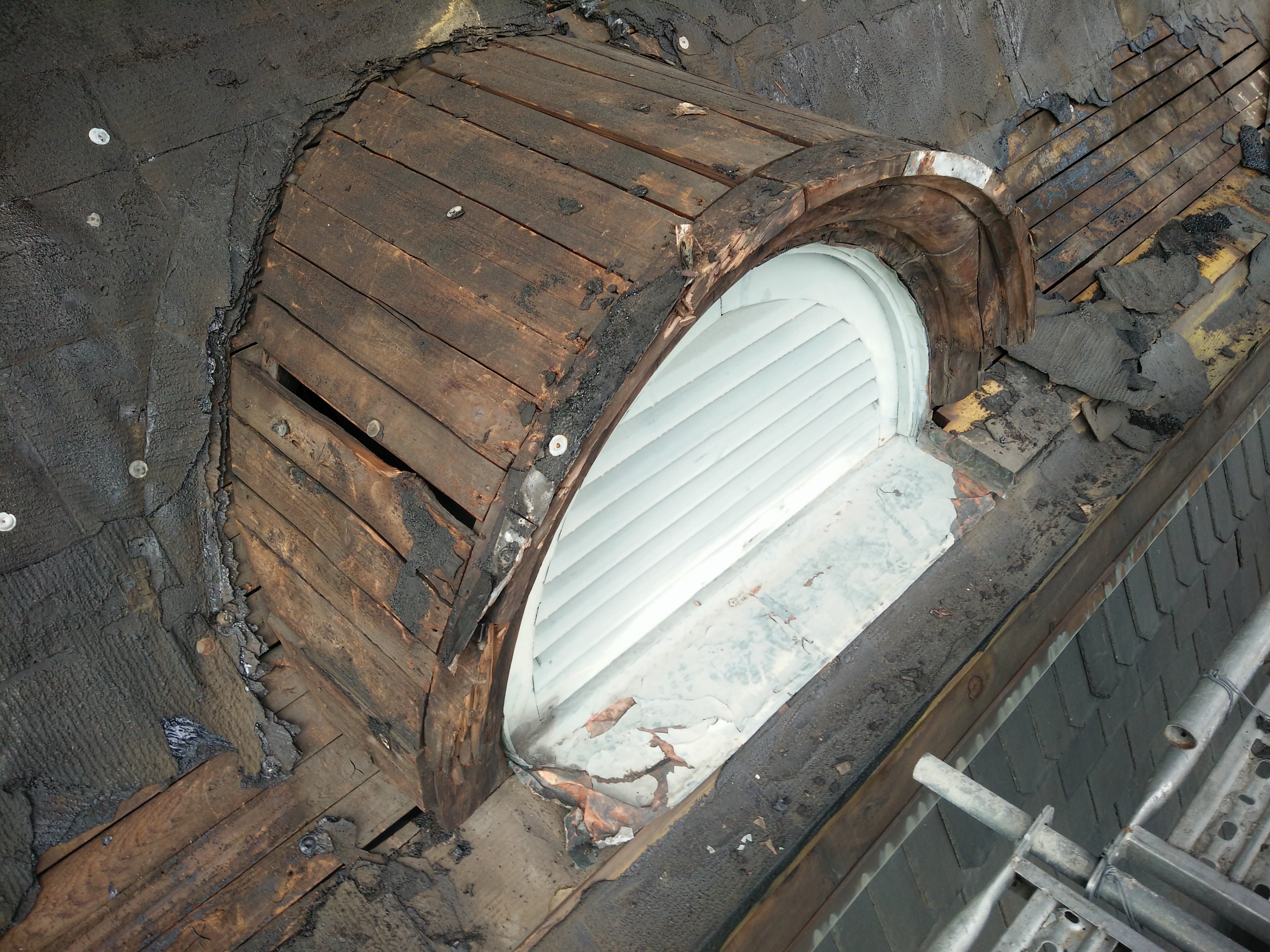

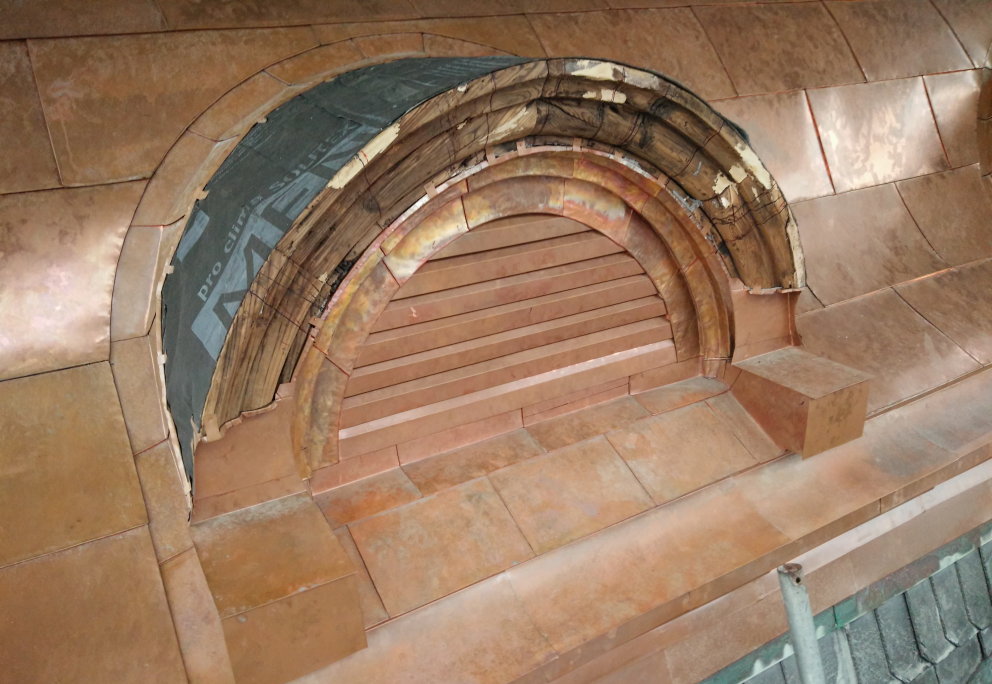

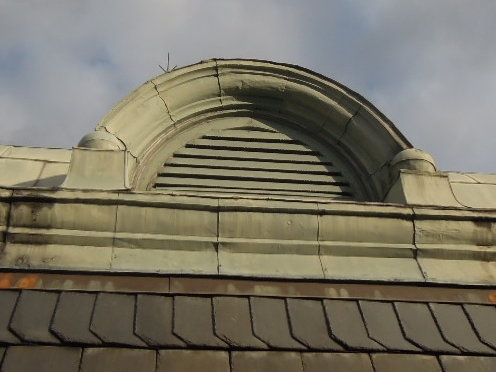

照片說明:上方照片呈現是銅瓦屋頂上重要建築元素-「牛眼窗」,於使用百年後包覆之銅瓦已附著銅綠,因此外觀呈現墨綠色;本次配合銅瓦屋頂更新,同步一體加以更新,經移除舊有銅皮後,將底層木條加以檢修,替換腐朽板料,檢修換竣後,施作防水層,再由銅瓦匠師逐片按曲度、形狀,裁減銅片按次序安裝,漸次完成牛眼窗新鋪銅片,本工項因涉及牛眼窗圓形曲度,施工難度極高,需由經驗豐富之銅匠師現場裁減施工,是重要施工技藝展現。

銅匠師現場施工

貼附銅瓦表面為百葉窗

照片說明:上方照片呈現是經驗豐富之銅匠師現場施工情形,需貼附銅瓦表面為百葉窗,施工需極精湛手藝,方能有最佳修繕成果。

牛眼窗修復成果

照片說明:牛眼窗修復成果。

(五)避雷針修繕

避雷針修繕 將原有銅皮拆除

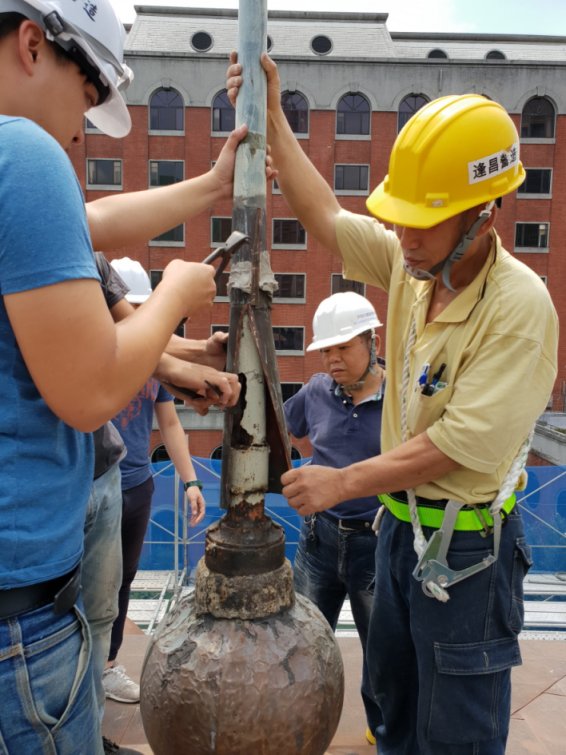

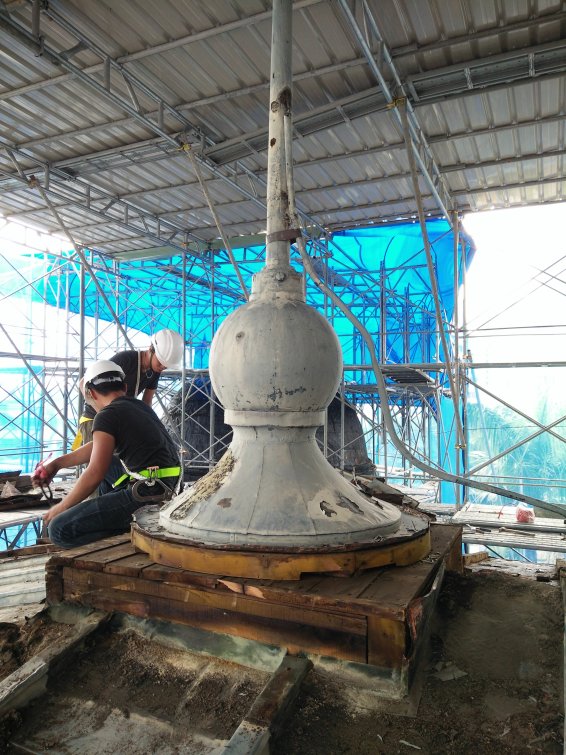

照片說明:原有屋頂避雷針使用百年,多處鏽蝕損壞,加上基座略有傾斜,導致屋頂原有銅皮無法禦水,每逢天雨、颱風即有多處漏水,衍生木料腐朽等,經檢測後將原有銅皮拆除,木料重新檢修更新,於防水層施作完成後,進行基礎修復。

針對基座包覆銅皮

銅皮裁切

回復原有避雷針風貌

照片說明:完成防水層施作後即針對基座包覆銅皮,回復原有避雷針風貌,因避雷針基座為圓形,相關銅皮裁切與施工極其繁複不易。

基座修復

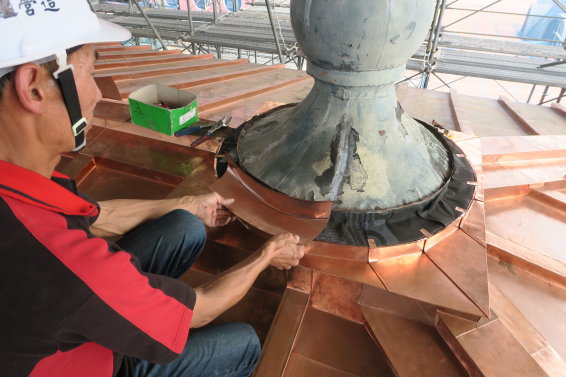

照片說明:基座修復完成後,其上方弧形基座與圓球裝飾,其修復工藝更為困難,施工均賴匠師親自製作修復,除需考慮銅片之裁減形狀能吻合弧形基座與圓球裝飾外觀外,並藉助類似汽車板金手法,加以敲槌,發揮銅之延展性,使其修復後外觀均能復舊,修復工藝極其繁複不易。


避雷針修復成果

避雷針塔樓

照片說明:避雷針修復成果。避雷針與整體屋頂銅皮修復後,再現古蹟風華。

(六)衛塔屋頂修繕

衛塔之圓形穹頂結構 衛塔拆除舊有銅皮

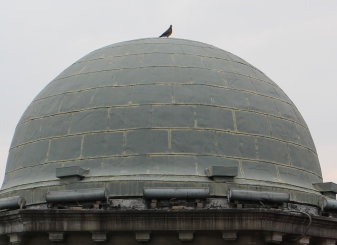

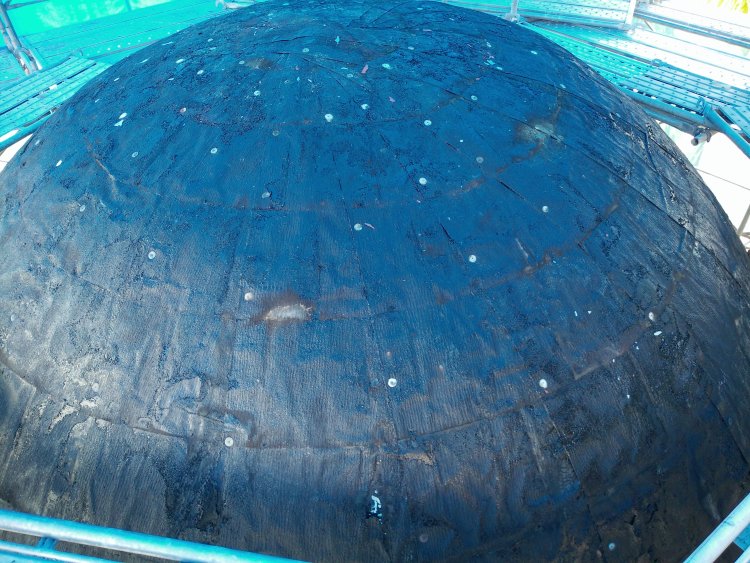

照片說明:監察院古蹟共計有四座衛塔,均為圓形穹頂結構,本次更新過程中,在拆除舊有銅皮,檢修木構件後,於上方施作防水層,以增強古蹟禦雨能力。

新鋪銅瓦,其施工工序由下方往上方順序鋪貼新鋪銅瓦

照片說明:完成防水層施作後,新鋪銅瓦,其施工工序由下方往上方順序鋪貼,因衛塔為穹頂結構,由下往上每圈之圓周曲率不同,更添施工複雜度,加上銅片需完全嵌合,其工藝與施工難度,為國內少見。

監察院古蹟衛塔圓形屋頂完成修復

照片說明:監察院古蹟衛塔圓形屋頂完成修復。

(七)建築物夜間照明
監察院夜間照明
監察院停車場夜間示意
監察院夜景

營造古蹟夜間風貌
照片說明:監察院夜間照明,營造古蹟夜間風貌。
